Nowy korpus (plany, opinie, uwagi)

[Baobab]

A może by to odlać? Ma ktoś uszkodzony system na wzór?

[Starszy_Pan]

Ale jaką metodą odlać ?? W piasku, ciśnieniowo, traconym woskiem??
Stopy aluminium odlewa się z tego co pamietam - ciśnieniowo. Nie chcę nawet myślec o cenie formy
I tak nie ominie się obróbki mechanicznej !!

[Baobab]

Z tego co się orientowałem u mnie forma piaskowa ale muszę się zorientować co do kosztów. Bez obróbki się nie obejdzie ale może taniej i łatwiej?

[sopel]

taniej nie będzie większa jakość wykonania będzie bezpośrednio z pełnego materiału obrabiany detal na CNC. wiem co mówię bo detale po odlaniu mają dużo por w sobie chyba że jest to odlew ciśnieniowy ale tak jak wyżej kolega wspomniał to koszt wykonania samej matrycy jest ogromny, detal po odlaniu może mieć za mało materiału w niektórych miejscach i będzie potem lipa bo po obróbce okaże się że na powierzchni zostaną wżery.
Co do pompki to można wykorzystać tłok z naszej bo i tak będzie nam niepotrzebny tylko trzeba rurę precyzyjną tzw bez szwu zakupić o takiej samej wewnętrzny średnicy. Na razie odeszły mi chęci na robienie czegokolwiek przy dmuchawce bo silnik mi eksplodował w jeepie jak wracałem do domu wczoraj wieczorem Dziś prawie cały silnik wytargałem jutro muszę tylko odkręcić jedną osłonę bo przeszkadza i nie szło wyjąć. Wstępna diagnoza wykazała rozleciało się turbo potem z tego co widziałem odpadła pompa podciśnienia z kawałkiem bloku silnika i jeszcze zastanawiam się co w środku poszło czy tłok czy korbowód, nie ma co remontować nowy silnik muszę kupić. I zaś będą wydatki jednym słowem to fajny początek roku

[januszmariusz]

Ale jaką metodą odlać ??

Szanowni koledzy ,uwierzcie że najprostszy sposób ( to wykonanie tego korpusu naCNC przy takim zamówieniu )
Rysunek , napisanie programu na maszynę i leci seria

[ Dodano: 2010-01-09, 17:06 ]
Minimum kosztów przy wykonaniu !!!

[specbest]

Pomysł z elektrodrążarką też był dobry tylko poczekać i zobaczymy

[Jacor73]

Dzień dobry ,jestem NOWY na forum i chciałbym sie dowiedzieć czy nowy korpus itd. pasował będzie do wszystkich wiatrówek Innova 1100,1210,4.5mm,5.5mm,i czy po jego wymianie bedą potrzebne inne prace w w/w wiatrówkach opisywane na tym forum?Z góry dziękuje za odpowiedź i pozdrawiam WSZYSTKICH SZARPOMANIAKÓW!

[Nelo]

POWITAĆ!

Nowy korpus powinien pasować do wszystkich rodzai naszych sharpów.
A z prac będzie tylko wymiana ósemki (w zestawie z korpusem) i wymiana samego korpusu, i chyba tyle.

[Closterman]

co zrobić by wstawione przezemnie zdjęcia otwierały się w większym formacie??

[ Dodano: 2010-01-25, 23:34 ]

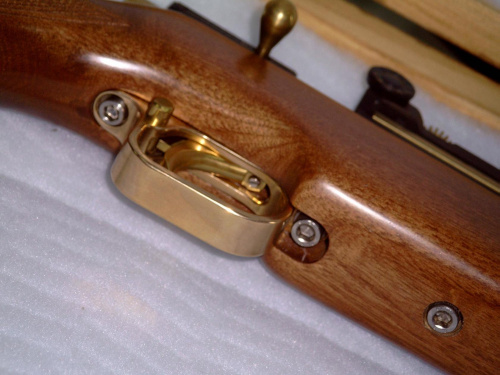

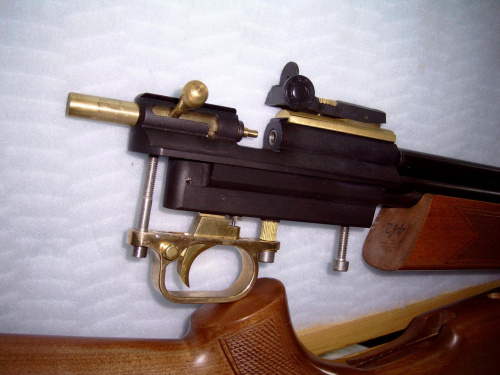

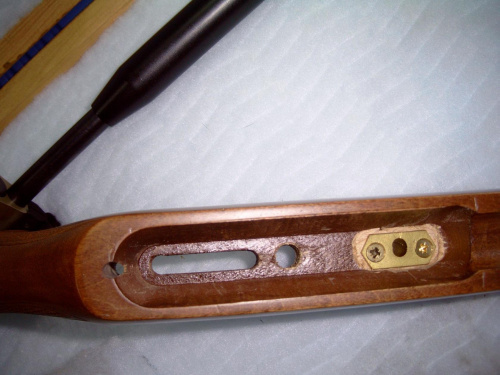

dodatkowe mocowanie systemu do osady , super usztywnia co ważne przy pompowaniu

[ Dodano: 2010-01-25, 23:54 ]

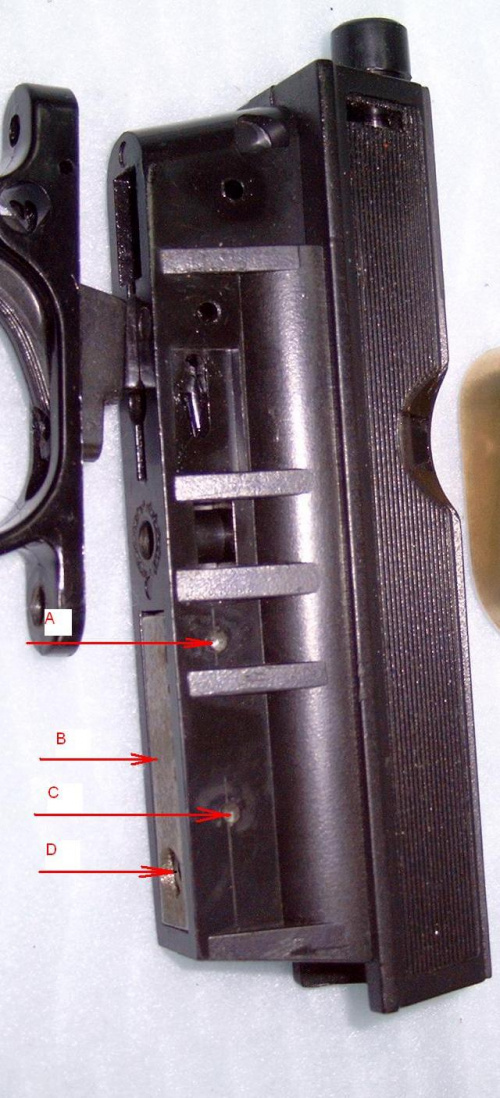

Do plastikowego systemu można zamontować dodatkowy otwór gwintowany "D" w wstawionej kostce "B" . kostka jest mocowana dwoma kołkami "A" i "C" . To już bardzo usztywnia konstrukcję

[Closterman]

dla zainteresowanych, w złotówkach to ciężko wycenić , to ok 20godzin projektowania i pisania programów na obrabiarki CNC i jakieś 10 godzin samej obróbki. A jeszcze dwa tygodnie oczekiwania na anodowanie i czernienie

najwięcej czasu zajęłło wykończenie i polerowanie ,to w chwilach wolnych, niemierzalne.

pasjonaci mnie zrozumieją , na to nie ma ceny )

[lotam]

Może zostać lśniący aluminiowy tylko celność i szczelność się liczy, dzięki za fotki w swoim projekcie podobnie zastosowałem śruby dociskające pompkę i lufę do siebie, rysuneczki prześlę do konsultacji.

[tworo]

Ja wiem ze ciężko wycenić ale jak byś miał ochotę i możliwość wykonać większą ilość takich korpusów bez czernienia bylibyśmy ci bardzo wdzięczni tym bardziej ze masz już sprawdzony projekt i kontakt z firmą która to robiła i na pewno nie był byś na tym stratny przynajmniej mam taką nadzieje. Z ostatniej listy wychodzi ze jest około 30 szt do wykonania.

[Closterman]

do lotamm
otwór na pompkę w korpusie plastikowym jest o ok 1mm na średnicy większy od średnicy pompki wystarczy nowy korpus wykonać o 0.1mm większy od tej średnicy i uszczelka która jest orginalnie między pompką a lufą wystarcza

[ Dodano: 2010-01-26, 23:26 ]
przepraszam że dopiero teraz ale musiałem ich poszukać a i dostępdo internetu ograniczony

[ Dodano: 2010-01-26, 23:32 ]
wrzucę tu wszystko co znajdę . niestety wykonanie jest obecnie niemożliwe a szkoda , przy takim zainteresowaniu . Ile mogę to pomogę .

[ Dodano: 2010-01-26, 23:40 ]
jeszcze skok suwadła

[ Dodano: 2010-01-26, 23:44 ]
tłumik też zmieniłem

[ Dodano: 2010-01-26, 23:51 ]
ważne dla ruchu zamykającego suwadła

[lotam]

Kawał dobrej roboty wykonałeś, powiedz czym robiłeś kwadratowy otwór na mechanizm spustu?

[Closterman]

teraz korpus powiększyłbym tylko o ten kawałek tak by kończył się wraz z końcem osady, lufa by siedziała głębiej w korpusie a i szyna była by dłuższa

[ Dodano: 2010-01-27, 00:10 ]
to była obróbka elektroiskrowa ale widziałem też rozwiązanie z okrągłym otworkiem ,mechanizm spustu można wtedy wytoczyć
